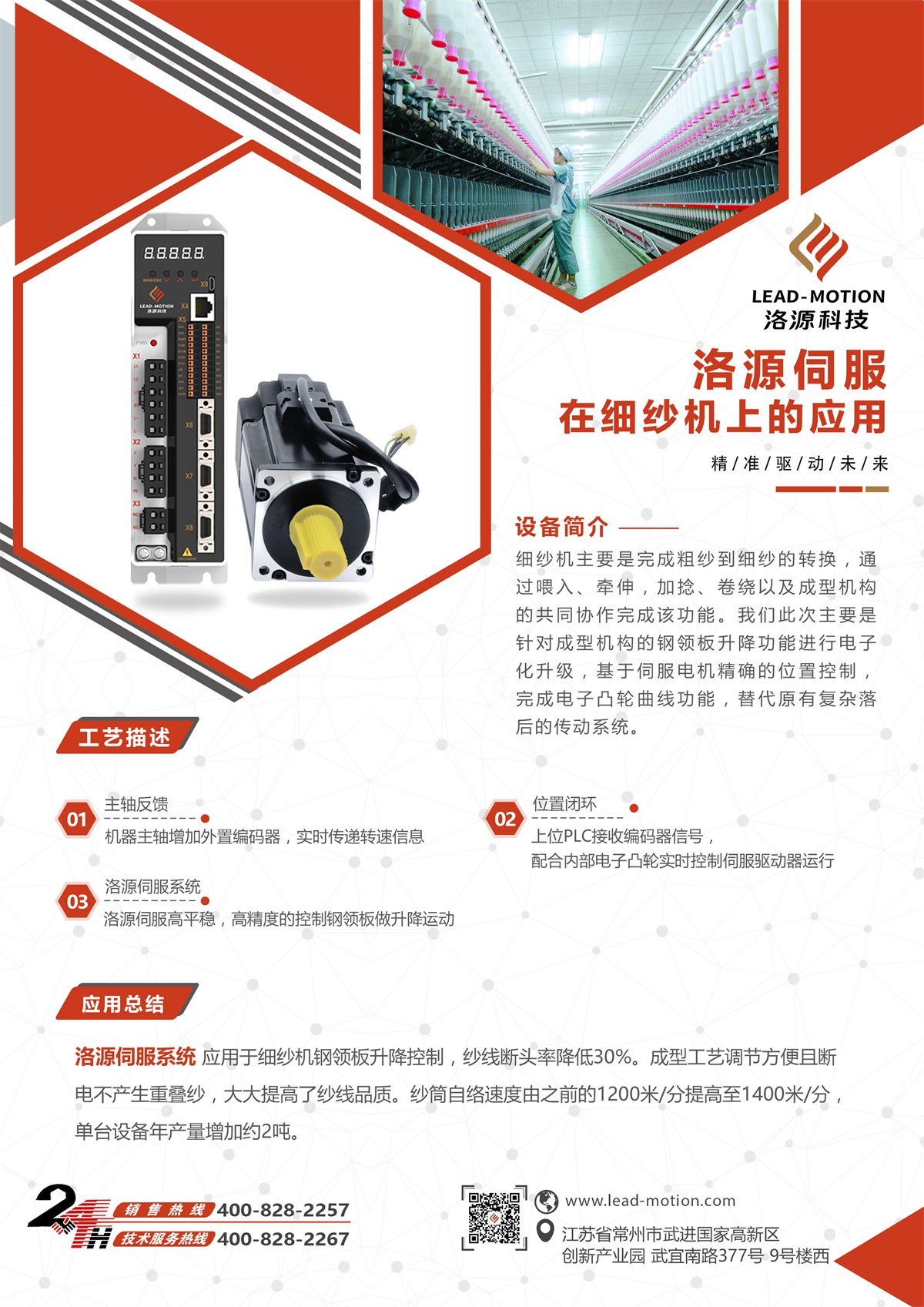

洛源伺服在細紗機上的應用
繡花機
經編機
裁床加工
設備簡介

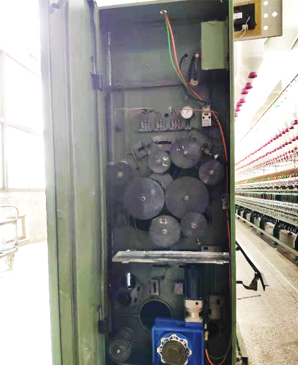

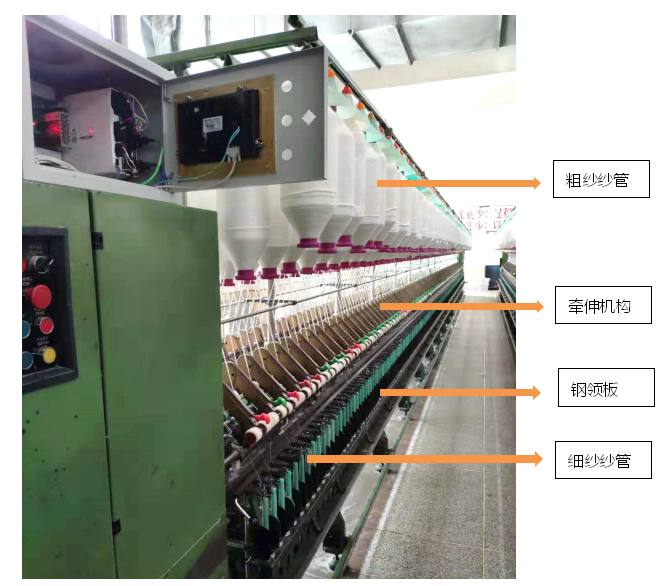

圖1.1 細紗機整機

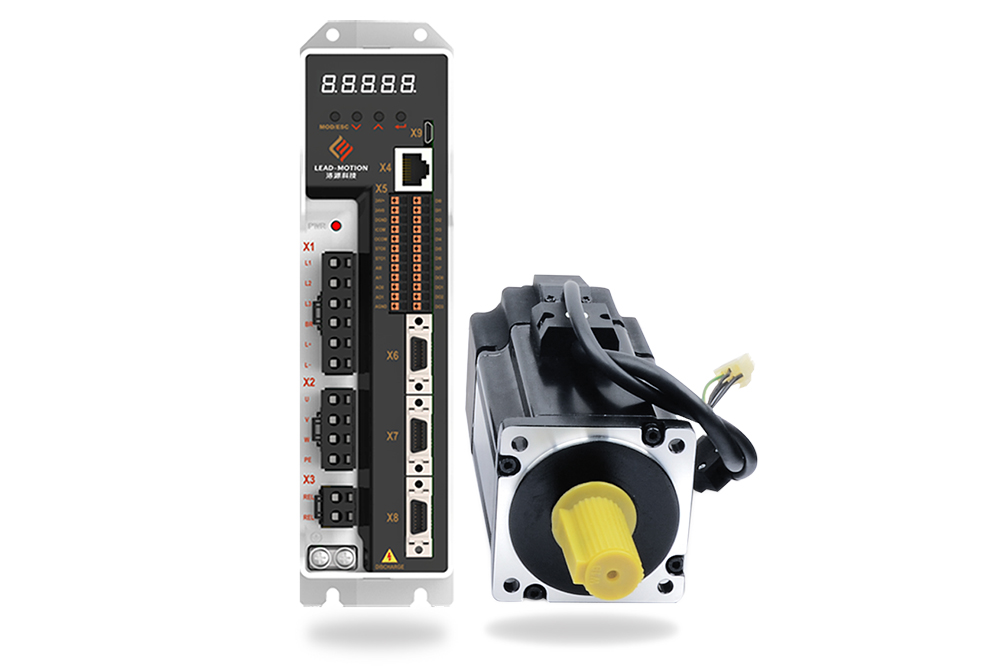

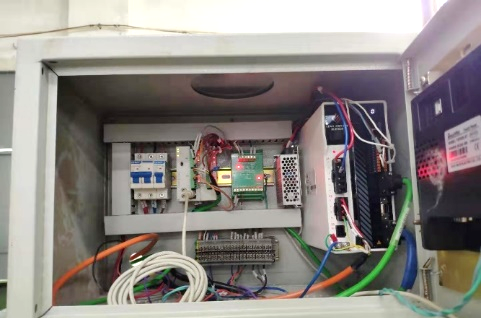

配置說明 | 臺達DVP-125A11TD的PLC，信捷TG765-XT-C觸摸屏，1個750W洛源伺服 |
|
工藝簡介 | 細紗機主要是完成粗紗到細紗的轉換，通過喂入、牽伸，加捻、卷繞以及成型機構的共同協作完成該功能。我們此次主要是針對成型機構的鋼領板升降功能進行整改。 | |

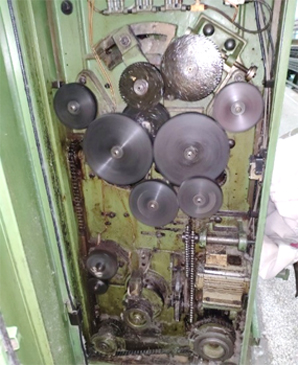

原先方案 | 純機械凸輪結構 |
|

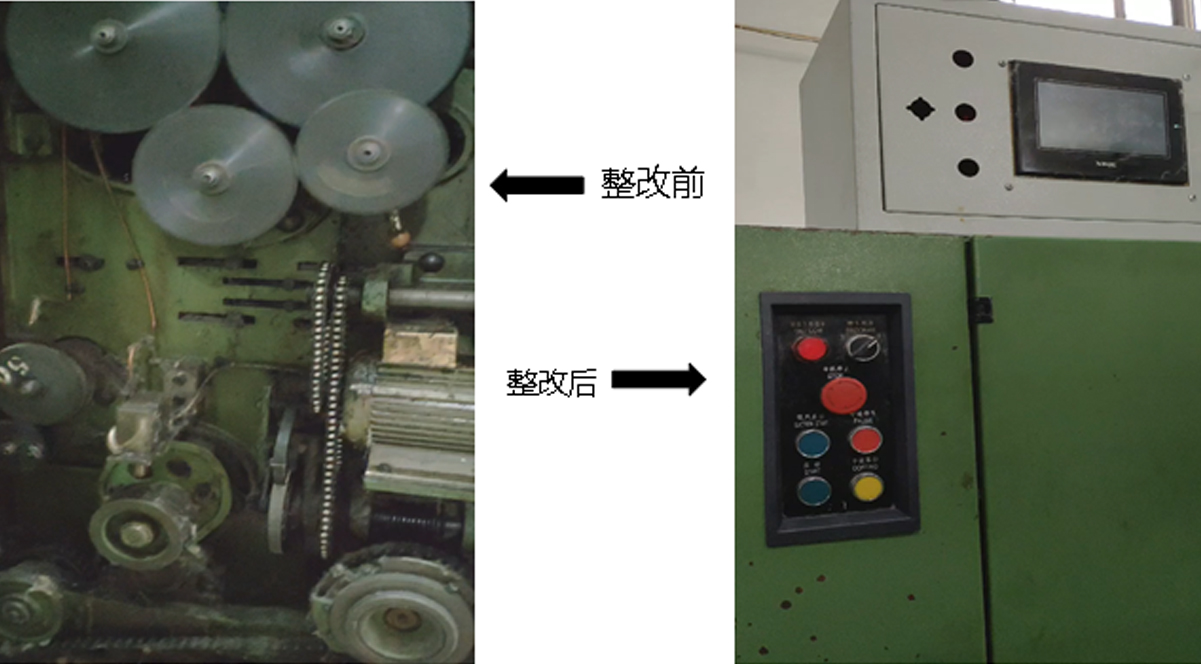

新方案 | 改為電子鋼領板升降，使用750W洛源驅動，由PLC進行上位曲線規劃，控制伺服運行。 |
|
| 方案比較 | 運行更平穩，動態誤差更小，有利于客戶提速，增加細紗紗管的產量。 |
調試過程
1. 設計性能
機臺主軸加裝一個外置的TTL增量式編碼器，在機臺運行的時候跟隨轉動，將主軸轉速信號實時的傳入PLC中。PLC將鋼領板的機械凸輪結構做成電子凸輪曲線，然后跟隨主軸運動的快慢，實時的控制伺服，使鋼領板升降部分可以配合主軸進行實時的運動。
2.工藝詳解

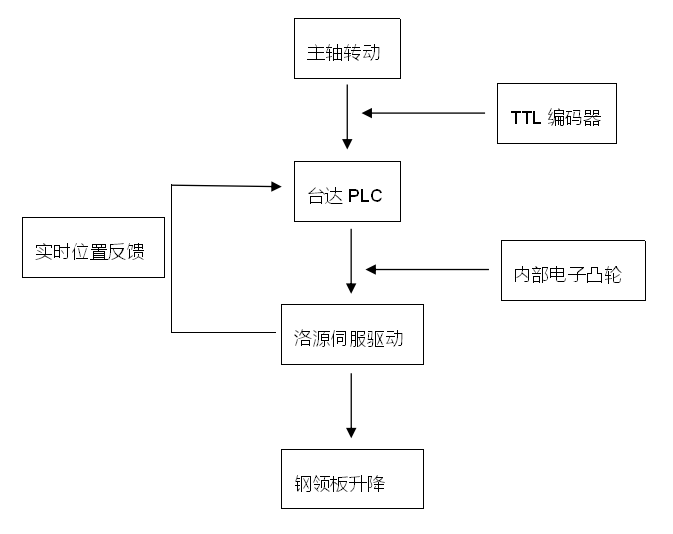

表3.1 細紗機鋼領板升降控制框圖
3.參數設置

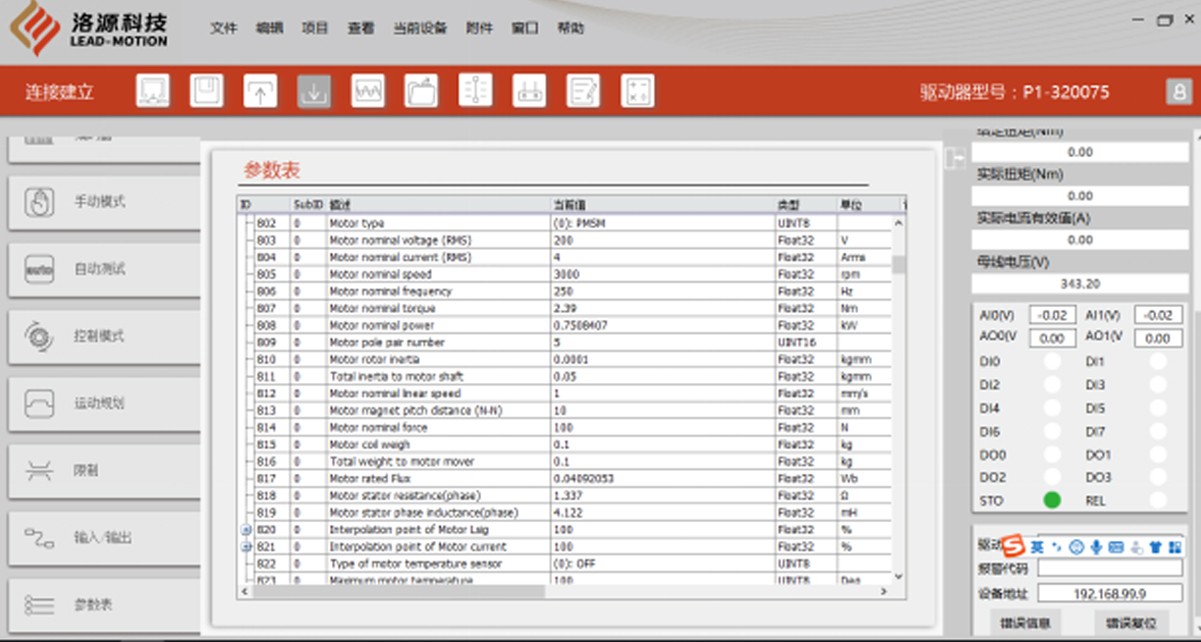

DriveLeader參數設置：

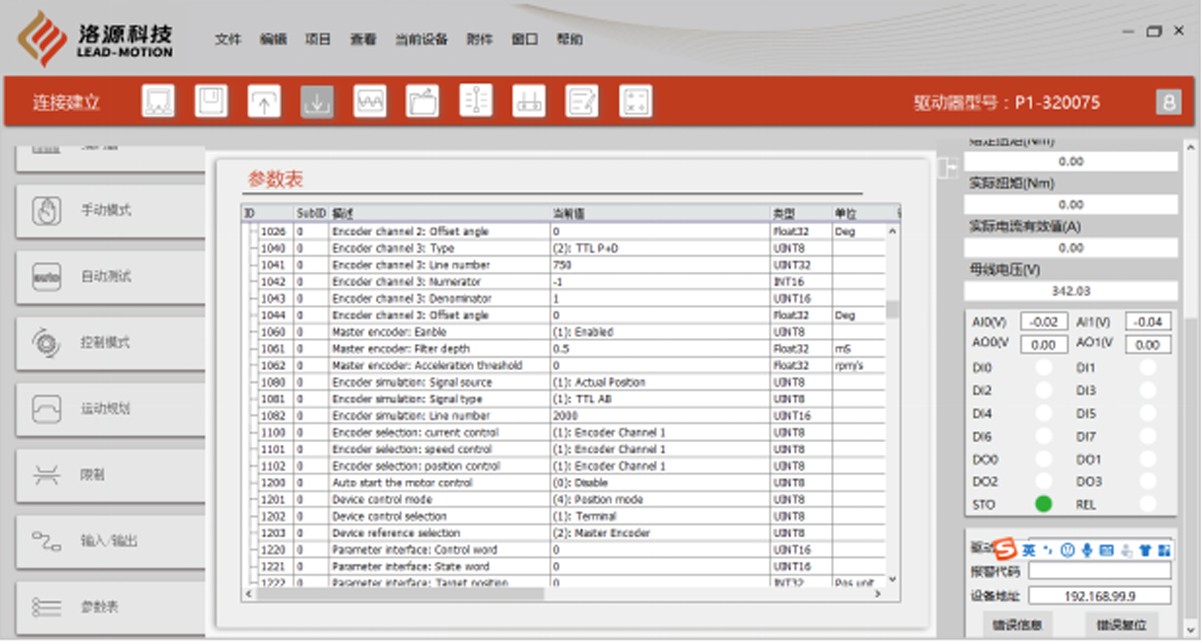

電機參數設置
脈沖參數設置：

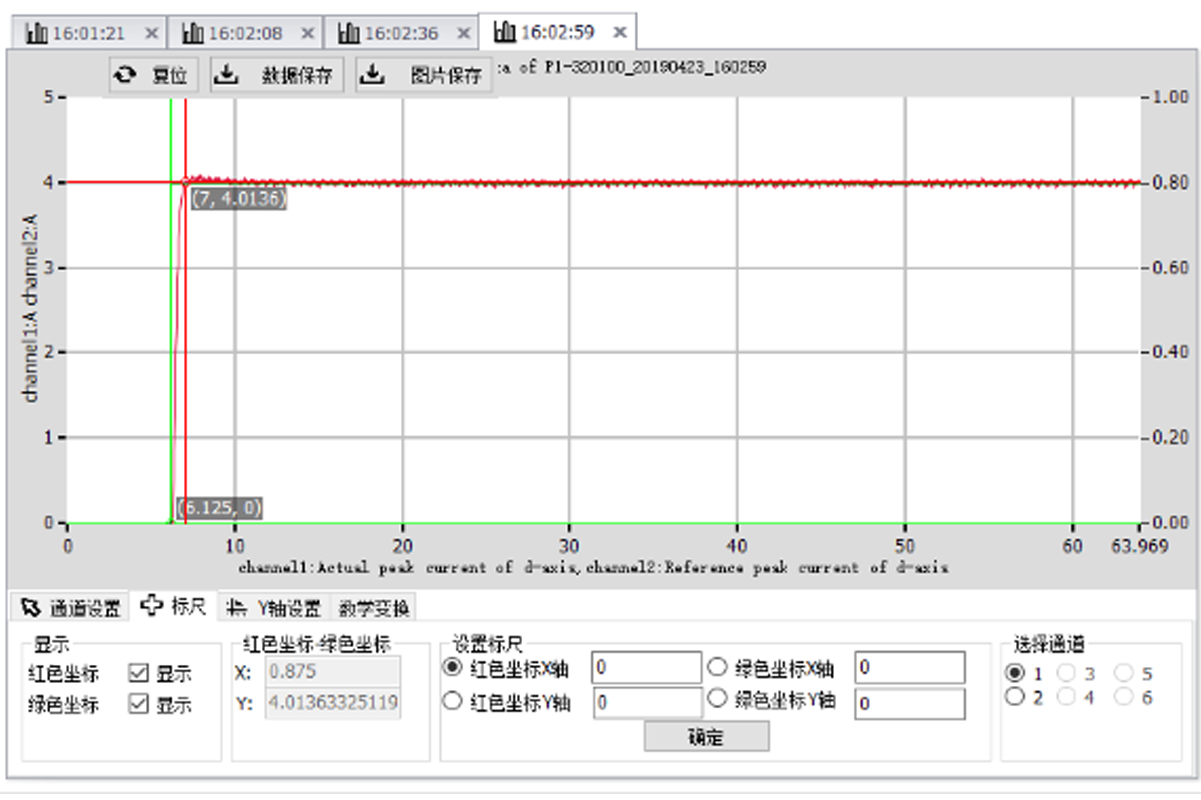

電流環響應特性：

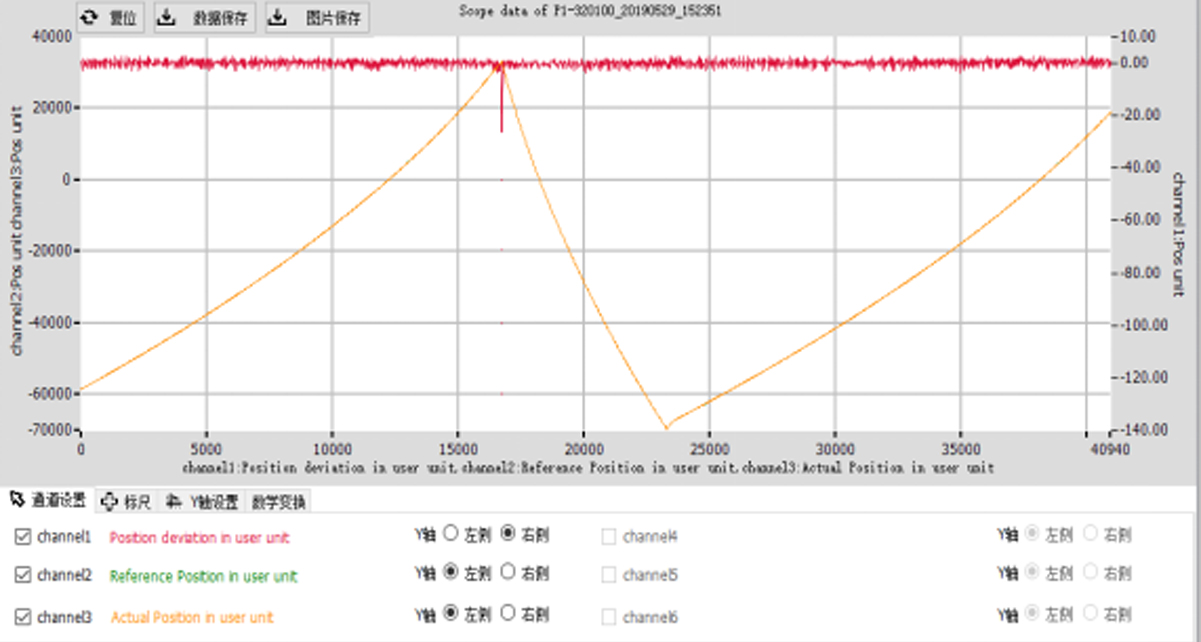

位置誤差特性：
4.測試結果
滿足客戶需求，到達預期效果。
應用總結
洛源伺服系統應用于細紗機鋼領板升降控制，紗線斷頭率降低30%。成型工藝調節方便且斷電不產生重疊紗，大大提高了紗線品質。紗筒自絡速度由之前的1200m/min提高至1400m/min,單臺設備年產量增加約2噸。
客戶建議&進一步需求
未來驅動內部PLC功能出來之后，可以幫助客戶省掉一個PLC的成本，將電子凸輪直接做到驅動內部。
